Cliente: TRAGSA –
Ubicación: Montcada (Valencia)
Plazo de ejecución: 6 Semanas para Fabricación y Montaje
Superficie construida: 105 m² aprox.
Medidas exteriores: 10,50 x 5,00 mts y dos alturas.

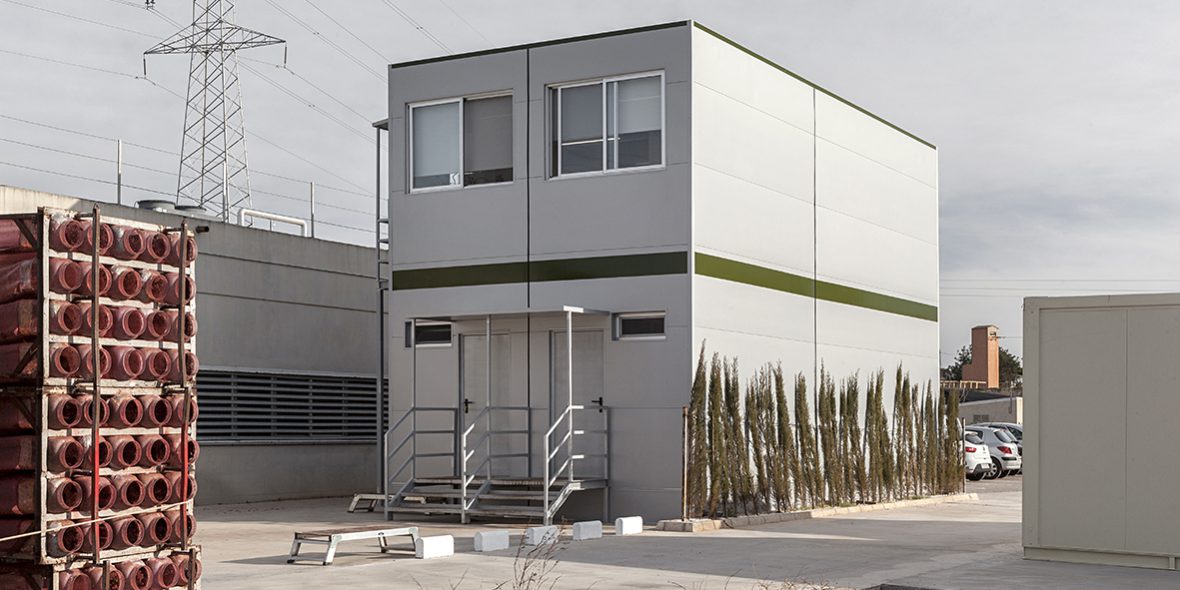

Suministro e Instalación de Módulos Prefabricados para la construcción de una zona de VESTUARIOS y COMEDOR – COCINA para la planta de evaluación de ceratitis, construido en dos alturas, incluyendo escalera de acceso exterior.
Estructura
- Conjunto Modular tipo MSN, con superposición en 2 alturas.
- Base de 8 módulos ensamblados.
- Estructura autoportante realizada con perfiles conformados y laminados de acero, Galvanizados y esmaltados en color blanco, con bastidor de suelo en tablero fenólico de 18 mm.
Cerramiento Exterior
- Cerramiento interior en paneles tipo sándwich de 40 mm.
- Revestimiento exterior decorativo en panel liso.
- Rematería en color acorde con los acabados arquitectónicos definidos.
Cubierta
- Cubierta exterior con aislamiento de 80 mm en fibra de vidrio bajo chapa trapezoidal galvanizada.
- Canalón y bajantes ocultos.
Carpintería Exterior
- 4 Ventanas correderas de 2 hojas de 210 x 120 cm, espesor de 60 mm, con doble acristalamiento.
- 4 Ventanas basculantes eje horizontal de 1 hoja de 100 x 60 cm, con vidrio monolítico de 4 mm.
- Toda la carpintería de aluminio lacado blanco.
- 2 Puertas lisas metálicas para vestuarios y 1 puerta acristalada para planta.
Revestimientos Horizontales
- Pavimento y rodapié en gres porcelánico.
- Aseos solados y alicatados en azulejo liso.
- Falso techo desmontable en lamas metálicas lacadas
Instalaciones
- Instalación eléctrica general de alumbrado y fuerza, realizada mediante canalización oculta, formada por cuadro eléctrico de distribución y protecciones, alumbrado Led, tomas de corriente, tomas de voz y datos y alumbrado de emergencia.
- Luminarias LED de distintas formas y tamaños según uso destinado.
- Iluminación de emergencia y detector de movimiento por infrarojos en techo.
- Instalación de fontanería y saneamiento oculta, de polibutileno y PVC respectivamente.
- Climatización Aire Acondicionado tipo Split Inverter y sistemas de extracción de aire en aseos.
- Instalación de protección contraincendios formada por extintores, señalización y aperturas antipánico.
Aparatos Sanitarios y/o Accesorios
- Lavabos con pedestal, duchas e inodoros.
- Escalera metálica exterior a los módulos, realizada en zancas metálicas tipo UPN y peldaños de chapa de acero antideslizante repujada.
- Barandilla en uno de los laterales de 100 cm, formada por barandales superior e inferior.
