Cliente: PITCH & PUTT SIERRA CORTINA
Ubicación: ALICANTE

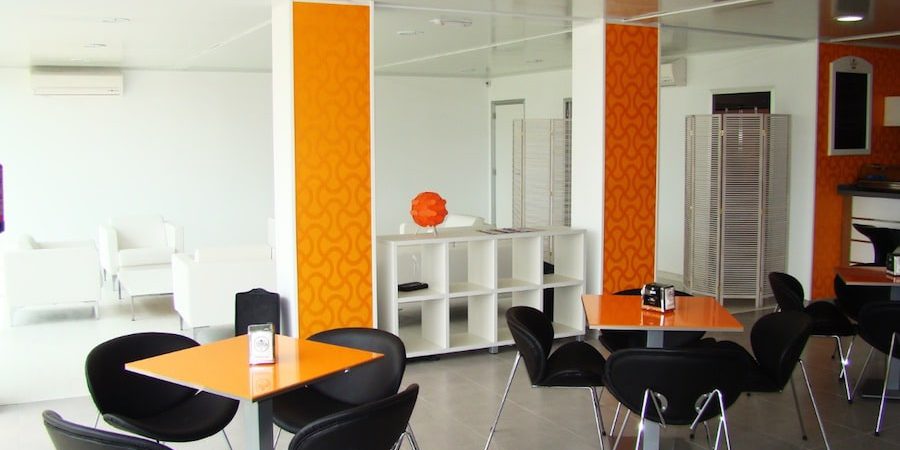

APLICACIÓN DE LA CONSTRUCCIÓN MODULAR CAFETERIA / CENTRO SOCIAL
Plazo entrega: 10 semanas.
Sup. Util: 320 m²
Conjunto modular MSN-15 + MSN-19
Lo particular de este proyecto es que nace sobre una estructura existente, con los condicionantes de tener que redistribuir las cargas para no sobrecargar la estructura de hormigón armado preexistente. En este nuevo club social se realizó un juego de volúmenes representado con colores de fachada diferenciados. Entrada a doble altura, espacios diáfanos y colorido interior son algunas de las características que marcan este proyecto.
Estructura
Estructura autoportante realizada con perfiles conformados y laminados de acero y esmaltados en color blanco, con bastidor de suelo en hormigón armado.
Módulo MSN-15 (x19). + MSN-19 (x2)
Cerramiento exterior
Los cerramientos verticales están formados por un cerramiento de panel sándwich prelacado de 40 mm de espesor.
Carpintería exterior
Toda la carpintería se plantea con fijos y puertas acristaladas de en aluminio lacado en blanco, vidrio de seguridad 3+3 y control solar.
Divisiones interiores
Se plantean divisiones mediante autoportante de placas de yeso laminado y lana mineral con propiedades WA en zonas humedas, con revestimiento pintura lavable. En zona oficinas, cerramientos de mampara modular con vidrio laminar de seguridad. En zona aseos se realizan divisiones en cabinas en tablero fenólico HPL con estructura en soportes de aluminio anodizado.
Revestimientos horizontales
Como acabado se coloca un pavimento de gres percelánico calidad media / alta.
Instalación eléctrica
Instalación eléctrica general de alumbrado y fuerza, de superficie, realizada mediante canalización vista de tubo de PVC rígido, formada por cuadro eléctrico de distribución y protecciones, equipos de alumbrado LED y tomas de corriente en previsión para alimentación posterior de equipos y cargas.
Aparatos Sanitarios
Instalación de fontanería y saneamiento empotrada, de polibutileno y PVC respectivamente. El proyecto viene con aseo adaptado para mobilidad reducida y aseos/vestuario para socios,
Instalación de climatización
Se realizará la instalación de climatización con equipos splits sectorizados por zonas.
Toldos exteriores
Toldo estor de lona acrílica, con accionamiento manual con manivela.
Instalaciones:
Puestos de voz y datos zona reccepción y oficina comercial, tomas de servicio y climatización split 1×1.
Accesorios
Estores interiores de lona acrílica con accionamiento manual.
